自動打孔機怎么操作？

發布日期：2020-04-29 作者：kf 點擊：

自動打孔機的介紹：自動打孔機系統通過計算機對攝像頭可視范圍內的采樣圖形捕捉，分析；控制傳動部件移位，氣動部件沖孔。自動達到客戶要求的定位孔沖孔速度快，精確度高，操作簡單的需求。

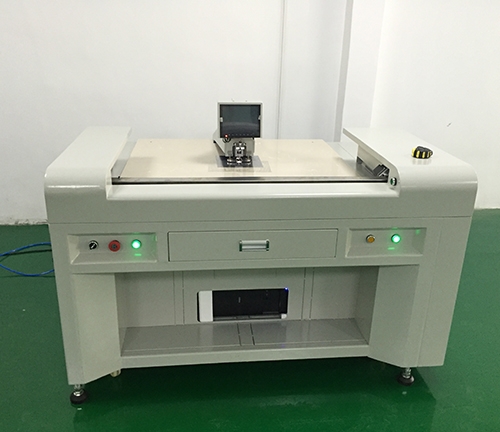

自動打孔機

打孔機，是靶位孔加工設備的通稱。靶位孔，最早見于PCB多層線路板壓合工藝。近年來對于需要定位加工的定位孔，大家都通通叫靶位孔。由于靶位孔的加工精度直接影響產品精度，而打孔機憑借定位CCD視覺掃描和電腦控制自動對位系統，能將定位孔加工精度穩定的控制在0.008mm的范圍內，所以越來越多的企業引進打孔機做為定位孔加工的專用設備，取代傳統的人工手動鉆孔，大大提高了產品的質量，減少了報廢，提高了企業的市場競爭力，是很多企業密而不宣的絕密武器。

打孔機按照自動化程度可分為手動打孔機、自動定位/對位打孔機、全自動打孔機、超級全自動打孔機等。

適用：電子薄膜開關，柔性線路板，PVC/PET/PC面板，銘板，菲林，重氮片，薄膜電路膠片、菲林棕片黑片、銘板標牌、IML/IMD，手機面板，手機按鍵，鋁基板，PCB玻纖板，聚脂、薄鋁板等定位打孔。步驟/方法1、1檢查氣源，電源，是否接通。開機，開電腦。進入打孔系統界面。

221）將要打的定位孔圖形放在可視紅外線燈光下，使在電腦屏幕打孔系統軟件上的紅線方框內成象。3、2）點擊屏幕”取樣“按鈕，系統自動捕作圖形。如若捕作圖形非所要求沖孔圖形，可點擊”取樣參數“，手動框圖，框好后點”取樣“紅線框變藍，取樣成功。4、3）點擊”編輯模板“調整使圖形在十字線中心，調整好后”確定“離開編輯模板。5、點界面”自動加工“即可實行自動打孔。
